电力电量测试实验设备

序号	名称	型号	数量
1	Grade level过度负荷电容发生装置	振铃波模拟器   RWS600	1
2	Attenuated Oscillation衰减振荡波发生装置	阻尼振荡波模拟器DOS 300	1
3	冲击波耐电压测试仪	电压冲击模拟器 VSG335	1
4	恒温恒湿槽	ZHS-195	1
5	注水实验设备	IPX7	1
6	冲击实验装备（气动碰撞试验台）	HJL-QDCJ-100	1
7	传导性 高周波干扰测试装置	CST 1075	1
8	热冲击测试装置	GDW-500	1
9	振动测试装置（电动振动实验系统）	HJL-DZD-300-150-3a	1
10	耐热耐火测试装置（灼热丝试验仪）	HY-GLT-1	1
11	频谱分析仪	进口	1
合计			11

附件：

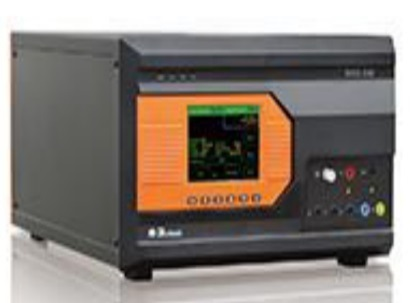

一、 Grade level过度负荷电容发生装置(振铃波模拟器:RWS600):

由于电源和控制开关切换时（或雷击所引发）产生的瞬变现象，在电力线、控制线和信号线上产生振铃波干扰，为此在家用、商业用及工业用电力和电子设备的抗扰度性能评价建立一个共同准则，替代进口，处于国际同等先进水平。产品符合如下标准 >  IEC61000-4-12 >  ANSI/IEEE C62.41

该产品具有如下特点:
1、 5.7寸彩色触摸屏前面板操作；
2、 最高可达6.0KV的超小型模拟器；
3、  内置三相耦合/去耦网络，最大电流可达16A，AC 380V 16A；
4、  系统内置故障报警功能；
5、 满足企事业单位和检测机构用户对抗扰度测试设备的需求，可完全替代进口；
6、 具有测试网络排程功能。

产品主要参数：


通用参数
显示屏	5.7英寸TFT触摸屏
工作电源范围	AC 110V/220V，(±10%)，50/60Hz(大陆地区默认AC 220V)
保险丝	6A
最大功耗	200W
机箱尺寸	19英寸/6U
仪器重量	约35Kg
温度范围	15–35℃
湿度范围	45%–75%
气压范围	86kPa–106kPa
技术参数
开路输出电压（PK1）	0.25 kV–6.0kV （± 10%）
开路电压振荡频率	100 kHz ± 10%
开路电压波形前沿（T1,10%-90%)	PK1处0.5us ± 30%
开路电压衰减率	40%<(PK2)/(PK1)<110%
	40%<(PK3)/(PK2)<80%
	40%<(PK4)/(PK3)<80%
短路电流波前沿（T2、10%-90%)	P1处≤1us
开路电压（PK1）6000V时，短路电流（P1）	12Ω时500A ± 10% ；30Ω时200A ± 10%
相邻脉冲间隔时间	1s-99s
脉冲次数	1-9999次
输出阻抗	12ohm、30ohm自动切换
触发方式	自动、手动、外触发输入
相位同步	0° - 360°,分辨率 1° ，可异步
耦合网络路径	内置L1、L2、L3、N、PE、自动切换
耦合网络	AC 380V，16A Max：AC 450V
实验模式	可以对电压、耦合路径、相位同步角度等实验参数进行排程设置

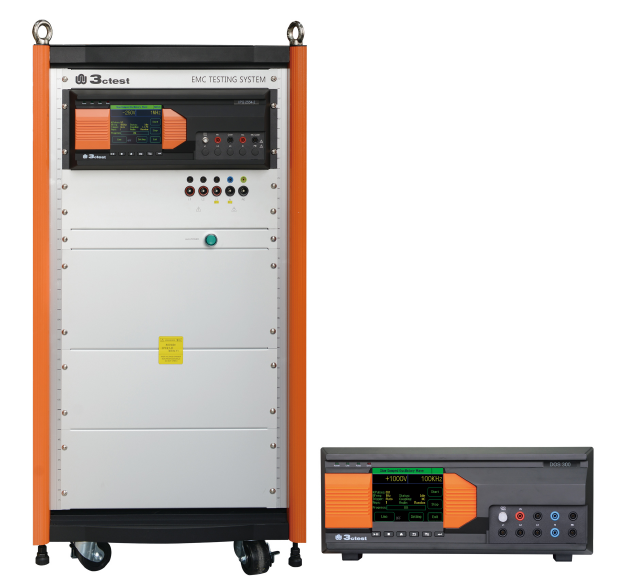

一、 Attenuated Oscillation衰减振荡波发生装置(阻尼震荡模拟器DOS 300)：

1、概述:
DOS 300 阻尼振荡波模拟器可以模拟安装在高压或中压电源线、控制线和信号线上产生的可重复性瞬变现象以及由隔离刀闸切合高压母线产生的阻尼振荡磁场现象。DOS 300 能够完成 IEC 61000-4-18 标准要求的慢速阻尼振荡波的测试以及IEC 61000-4-10 阻尼振荡磁场的测试(选购)。

2、设备特点
2.1 5.7寸彩色触摸屏前面板操作；
2.2 最高电压可达3.3 kV；
2.3 最高可输出100 A/m 磁场强度；（选配）
2.4 内置三相耦合/去耦网络，最大电流可达100 A；
2.5 LAN 以太网接口，用于远程控制；支持 Pro/E，UGII，Solidworks，CATIA，DelCAM等所有三维软件。
2.6 符合多种标准:IEC 61000-4-18； IEC 61000-4-10；IEC 255-22-1；GB/T 17626.10； GB/T 17626.12；GB/T 14598.13。
3、产品主要参数：

通用参数
显示屏	5.7英寸TFT 触摸屏
工作电源范围	AC 110 V/220 V，±10%，50 Hz/ 60
保险丝	6 A
最大功耗	200 W
仪器工作状态指示	前面板LED 指示、LCD 显示
机箱尺寸	19英寸4U
仪器重量	约30 kg
环境温度	15℃ ~ 35℃
相对湿度	45% ~ 75%
大气压力	86 kPa ~ 106 kPa
随机标配	电源线、测试线、接地线、保险丝、说明书



IEC 61000-4-18 慢速阻尼振荡波形技术参数
测试电压范围	0.2 kV ~3.3 kV , ± 10% （源端口）
极性	正、负
源阻抗	200 ohm± 20%
上升时间	75 ns ± 20%
重复频率	1~500 Hz,可调
	100 kHz (1~50 Hz); 1 MHz (1~500 Hz, 注：校验频率为400 Hz)
振荡频率	100 kHz，1 MHz ±10%
衰减率	PK5＞PK1的50%，Pk10＜PK1的50%
脉冲持续时间	1~99 s
脉冲间隔	1~99 s
重复次数	1~999
触发方式	自动、手动、外部触发
同步	0°~360°, 1°步进设置或随机方式
耦合网络	内置三相交、直流自动耦合/去耦网络
	AC 380 V 16 A/ 440 V 32 A/690 V 100 A
	DC 400 V 16 A/1000 V 32A/1000 V 100A




IEC 61000-4-10 阻尼振荡磁场技术参数（选配）
测试电流范围	5 A ~ 120 A ± 10%
极性	正、负、先正后负
重复频率	1~500 Hz 可调
	100 kHz (1 ~ 50 Hz)
振荡频率	100 kHz，1 MHz ±10%
衰减率	PK5＞PK1的50%，PK10＜PK1的50%
脉冲持续时间	1~99 s
脉冲间隔	1~99 s
重复次数	1~999



IEC 61000-4-18 CDN 418 系列 耦合/去耦网络（选配）
CDN 418AF8(41)	脉冲电压: 4 kV
	耦合模式: 电容耦合
	最大电流: 1 A
	GDT 耦合: CD 418G（可选配）
	TVS 耦合: CD 418T（可选配）
CDN 418T8(41)	脉冲电压: 4 kV
	耦合模式: 电容耦合
	最大电流: 1 A
CDN 418T8G(41)	脉冲电压: 4 kV
	耦合模式: GDT 耦合
	最大电流: 1 A
CDN 418T8T(41)	脉冲电压: 4 kV
	耦合模式: TVS 管耦合
	最大电流: 1 A

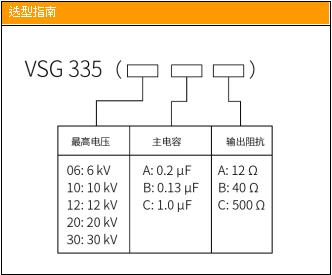

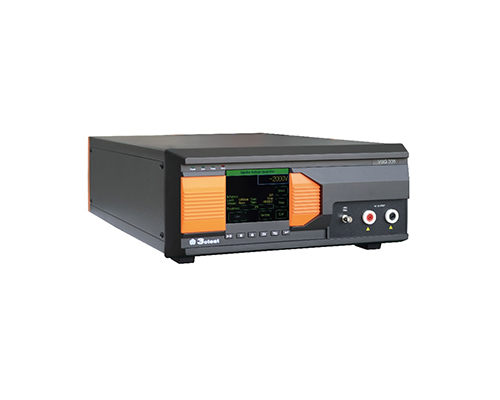

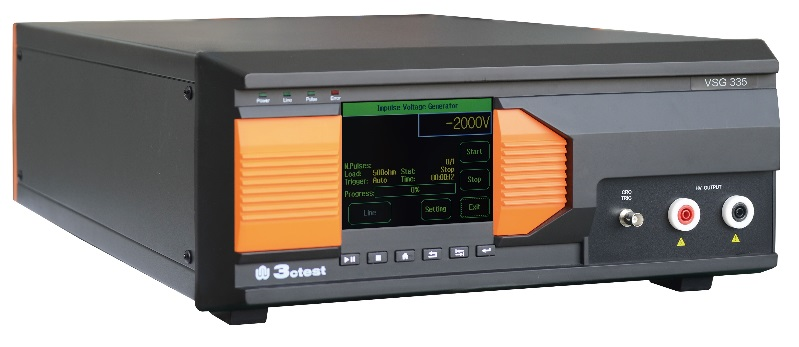

一、 冲击波耐电压测试仪(电压冲击模拟器 VSG335)

VSG  335 系列电压冲击模拟器基于公司第三代控制平台，依据客户测试需求定制开发的 1.2/50  μs 电压冲击模拟器。本产品适用于脉冲耐压测试领域，主要用于组件和单元的绝缘、耐压等电性能的浪涌测试，可满足 IEC  61180-1，IEC  61180-2， IEC 60335-1、GB 4706.1 等标准要求。

设备特点：
1、5.7 寸彩色触摸屏前面板操作；
2、测试电压最高可达 30  kV（不同设备有所区别，可根据 客户需求定制）；
3、多款输出阻抗可选（不同设备有所区别，可根据客户需 求定制）；
4、被试品漏电电流击穿报警功能；
5、广泛用于通讯、信息技术、电信、军事、医疗、广播电视、新能源电力、铁路等行业。
技术参数：

技术参数
测试电压范围	0.5 kV ~ 12 kV，±10%
	1 kV ~ 20 kV，±10%
	3 kV ~ 30 kV，±10%
波前时间	1.2 μs±30%（30% ~ 90% ）*1.67
半峰值时间	50 μs±20%（原点 ~ 50%）
源输出阻抗	12 ohm 、40 ohm 、500 ohm(可根据客户要求定制)
被试品击穿漏电流	100 mA ~1200 mA
输出极性	正、负、先正后负
脉冲周期	5 s ~ 99 s
试验次数	1 ~ 10000 次
触发方式	自动、手动、外部触发



通用参数
显示屏	5.7 英寸 TFT 触摸屏
工作电源范围	AC 110 V/220 V±10%，50 Hz/60 Hz ±5% （大陆地区默认 AC 220 V 50 Hz）
保险丝	6 A
最大功耗	200 W
机箱尺寸	19 英寸 4U/6U
仪器重量	约 20 kg
环境温度	15 ℃ ~ 35 ℃
相对湿度	45% ~ 75%
大气压力	86 kPa ~ 106 kPa




二、 恒温恒湿槽 （智能型温湿度试验箱）ZHS-195
I、产品特点：
1、该设备主要由箱体、制冷系统、空气循环系统以及控制系统组成。
2、箱体的外壳为采用优质冷轧钢板双面静电喷塑，内胆采用SUS304优质不锈钢板， 箱门中间设大面积观察窗，并配有观察灯，使用户可以清晰地看到试样的试验情况。

3、外型整体美观大方。保温层为超细玻璃棉，具有强度高，保温性有好等特点。
4、采用人机对话操作模式，进口全彩色触摸屏温度湿度控制器。实现定值、循环、程序等自动运行。运行数据的曲线可以自动保存也可以连接电脑远程操控。具备位式调节和AI人工智能调节功能，0.2级精度，多种报警模式。升温、降温、湿度、恒温、恒湿，独特的BTHC平衡调温方式。
5、制冷系统采用欧洲泰康全封闭进口压缩机组，机械式单级制冷或复迭低温回路系统，全自动控制与安全保护协调系统。
6、湿度采用不锈钢加湿器表面蒸发的方式循环加湿。
7、电器执行采用施耐德系列产品，安全稳定。
II、技术参数：

温度范围:	10℃～150℃
温度波动:	≦ ±0.5℃
温度均匀:	≦2 0℃
温度最低:	-0℃
升温时间:	0.7～1℃/每分钟 （非线性）
降温时间:	0.7～1℃  (非全点)
湿度范围:	30%～98%R.H
湿度波动:	±1.5
湿度均匀:	±3%
内箱尺寸	600X600X600mm  （深宽高）
