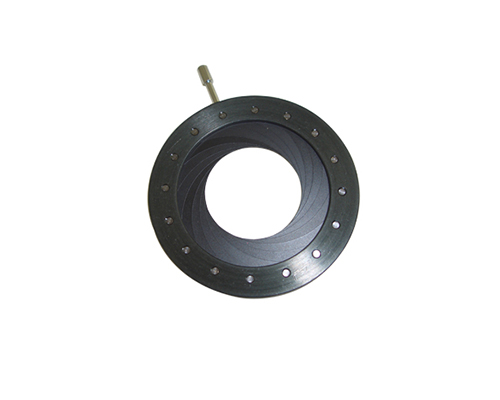

WN03ID系列

WN03ID系列参数及尺寸序号最大通光孔径d（mm）最小通光孔径D（mm）外径A（mm）厚度L（mm）叶片数（个） 1 6.8 0.5 22.5 4.5 6 2 7.5 0.8 23 3 10 3 7.5 0.8 14 5 8 4 7.6 0.8 29 3.7 10 5 8 1 15 4.5 8 6 9 1 2

立即咨询立即咨询

咨询电话：010-61509982

微信：13811284812邮箱：sales@bjwn.cn

产品详情

WN03ID系列参数及尺寸
序号	最大通光孔径d（mm）	最小通光孔径D（mm）	外径A（mm）	厚度L（mm）	叶片数（个）
1	6.8	0.5	22.5	4.5	6
2	7.5	0.8	23	3	10
3	7.5	0.8	14	5	8
4	7.6	0.8	29	3.7	10
5	8	1	15	4.5	8
6	9	1	23	3	10
7	9.6	0.8	22.7	3	10
8	10	1	20	5	9
9	10.4	1	22	6	9
10	11	1	20.4	7	10
11	11.8	0	23.3	3.5	6
12	12	1	20	5	10
13	12	1	19.8	5	10
14	12	1.2	19.8	5	10
15	12	1	20	5	10
16	12.2	0.8	23.2	2	10
17	12.5	3	31	7	6
18	13	1.5	26	3	10
19	14	1.2	25.5	5.5	10
20	14.2	1	26.3	4	10
21	15	0.8	26	8	12
22	15.8	1.5	32.5	6	10
23	16	1.5	28	9	12
24	16	1.5	33	6	7
25	16.4	3	34.3	5	12
26	17	1.5	33	6	10
27	18	1.5	33	6	7
28	18	1.2	28	5	12
29	18	1.2	28	5	12
30	18.7	1.5	32.5	6	10
31	18.7	1.5	32.5	6	7
32	20	1	45	6	10
33	22	2	41	3.3	12
34	22	1.2	36	6	10
35	23	1.5	37	12	7
36	24	2.2	37	7	12
37	25	1.5	37	5.5	14
38	28	2.5	49	8	12
39	28	2	49	8	12
40	28	2	49	7.5	12
41	29.1	2	51.7	4.8	11
42	30	1.6	50.5	8	12
43	36	1.5	55	5	12
44	36	1.8	50	6	16
45	42	2.5	58	6.5	18
46	50.8	3	76.4	7	11
47	52	3	78	13	14
48	52	3	73	8	14
49	59	9	78	12	20
50	80	8.5	105	12	20
