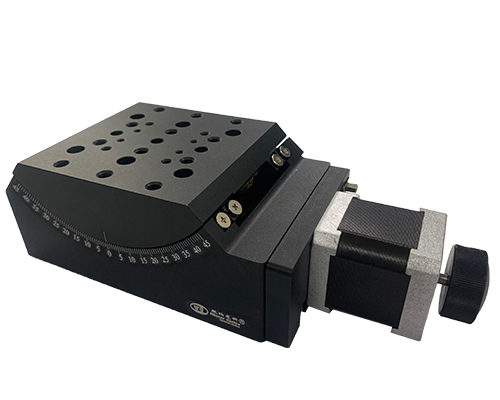

型号 WN03GA45 特点： 标配步进电机和RS232接口，公司自主研发的WNSC系列运动控制器可对其实现自动化控制 旋转轴系采用多道工艺精密加工而成，配合精度高，承载大，寿命长 采用精密研
产品详情
| 型号 | WN03GA45 |
特点： ⊕标配步进电机和RS232接口，公司自主研发的WNSC系列运动控制器可对其实现自动化控制 ⊕旋转轴系采用多道工艺精密加工而成，配合精度高，承载大，寿命长 ⊕采用精密研配的蜗轮蜗杆结构，运动舒适，可以任意正向和反向旋转且空回极小 ⊕设计精巧的消空回结构，可调整长期使用造成的空回间隙 ⊕特殊的结构设计保证了角位台台面极低的偏摆和倾斜，使运动更加平稳 ⊕台面外围的刻度圈是激光刻划标尺，标尺可相对台面转动，方便初始定位和读数 ⊕步进电机和蜗杆通过进口高品质弹性联轴节连接，传动同步，消偏性能好，大大降低了偏心扰动且噪音小 ⊕电动角位台可平放使用也可立式使用，可与其他种类台子组成多维电动调整台 ⊕电动角位台成对设计,可叠加,可单独使用,两种旋转半径精心设计,叠加后可绕一共点两维正交旋转 ⊕具有限位功能，初始零位功能，换装伺服电机，加装旋转编码器，接受产品的改制和量身定制 |
| 角度范围 | ±45° | |
| 台面尺寸 | 90×104mm | |
| 传动比 | 280∶1 | |
| 旋转中心高 | 40.5 mm±0.2 mm | |
| 驱动机构 | 蜗轮和蜗杆机构 | |
| 导轨形式 | 交叉滚柱导轨 | |
| 步进电机(1.8°) | SST42D2121 | |
| 主体材料 | 铝合金 | |
| 表面处理 | 阳极氧化发黑 | |
| 中心承载 | 10kg | |
| 重量 | 1.5kg | |
| 分辨率 |
≈0.005°≈18″（无细分） ≈1″（20细分） |
|
| 旋转中心精度 | 0.03 mm | |
| 速度 | 7°/sec | |
| 重复定位精度 | 0.005° |
