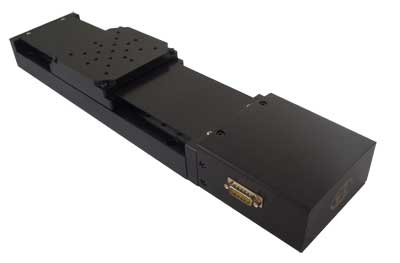

超高精度型电动平移台：WN220TA(50-300)H

产品型号 WN220TA50H WN220TA100H WN220TA150H WN220TA200H WN220TA300H 结构描述行程 50 mm 100 mm 150 mm 200 mm 300 mm 台面尺寸 115115mm 115115mm 115115mm 115115mm 115115mm 螺杆规格高精密滚珠螺杆（导程4 mm）导轨

立即咨询立即咨询

咨询电话：19801903217

微信：19801903217邮箱：sales@bjwn.cn

产品详情

产品型号		WN220TA50H	WN220TA100H	WN220TA150H	WN220TA200H	WN220TA300H
结构描述	行程	50 mm	100 mm	150 mm	200 mm	300 mm
	台面尺寸	115×115mm	115×115mm	115×115mm	115×115mm	115×115mm
	螺杆规格	高精密滚珠螺杆（导程4 mm）
	导轨	高精密线性轴承导轨
	步进电机(1.8°)	STP-42D3016
	主体材料	铝合金
	表面处理	阳极氧化发黑
	台面承载	15kg		10kg	7 kg	5kg
	重量	2.8kg	3.4kg	4.5kg	5.2kg	6.3kg
精度描述	分辨率	20μ（无细分） 1μ（20细分）
	最大速度	25mm/sec
	重复定位精度	1μ
	绝对定位精度	3μ
	直线度	2µ		4µ		6µ
	运动平行度	10µ		12µ		15µ
	俯仰	25″		50″		60″
	偏摆	20″		25″		30″
	回程间隙	2µ
	丢步运动	2µ		3µ
附件描述	可加装失电制动功能(Z)
	可加装光栅尺(G)
	可换装伺服电机(D)
	可加装防尘罩(F)

型号	WN220TA50H	WN220TA100H	WN220TA150H	WN220TA200H	WN220TA300H
长度/mm	357	407	457	557	657
