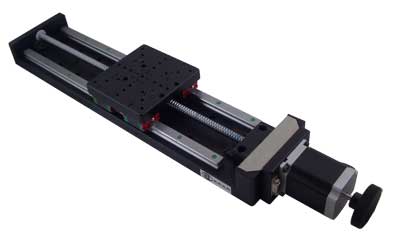

高精度型电动平移台：WN230TA(50-500)M（方导轨型）

产品型号 WN230TA50M WN230TA100M WN230TA150M WN230TA200M WN230TA300M WN230TA400M WN230TA500M 结构描述行程 50 mm 100 mm 150 mm 200 mm 300 mm 400 mm 500 mm 台面尺寸 120125mm 120125mm 120125mm 120125mm 120125mm 160160mm 160

立即咨询立即咨询

咨询电话：19801903217

微信：19801903217邮箱：sales@bjwn.cn

产品详情

产品型号		WN230TA50M	WN230TA100M	WN230TA150M	WN230TA200M	WN230TA300M	WN230TA400M	WN230TA500M
结构描述	行程	50 mm	100 mm	150 mm	200 mm	300 mm	400 mm	500 mm
	台面尺寸	120×125mm	120×125mm	120×125mm	120×125mm	120×125mm	160×160mm	160×160mm
	螺杆规格	精密滚珠螺杆（导程4 mm）					滚珠螺杆（导程5 mm）
	导轨	精密线性滑块导轨
	步进电机(1.8°)	STP-57BXG152
	主体材料	铝合金
	表面处理	阳极氧化发黑
	台面承载	20 kg		30 kg				50 kg
	重量	2.8kg	6kg	6.5kg	7kg	7.5kg	8kg	8.5kg
精度描述	分辨率	20μ（无细分） 1μ（20细分）					25μ（无细分） 1.25μ（20细分）
	最大速度	40mm/sec					50mm/sec
	重复定位精度	5μ
	绝对定位精度	8μ
	直线度	5µ		6µ				8µ
	运动平行度	10µ		15µ				20µ
	俯仰	25″		50″			60″
	偏摆	20″		25″			30″
	回程间隙	2µ
	丢步运动	3µ			5µ
附件描述	可加装失电制动功能(Z)
	可加装光栅尺(G)
	可换装伺服电机(D)
	可加装防尘罩(F)
