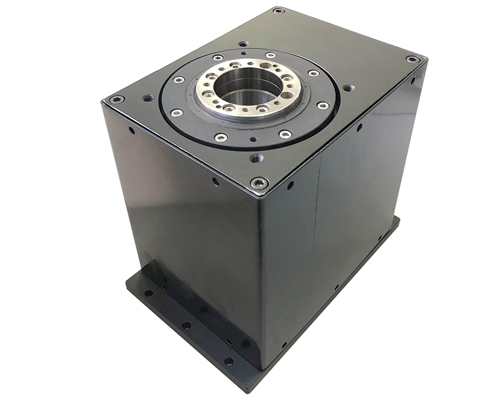

高精度电动旋转台：WN06RA-130-M

产品型号

WN06RA130-M

产品特性：
☉标配步进电机和RS232接口，公司自主研发的WNSC系列运动控制器可对其实现自动化控制
☉旋转轴系采用多道工艺精密加工而成，配合精度高，承载大，寿命长
☉采用精密研配的行星齿轮结构，运动舒适，可以任意正向和反向旋转且空回极小
☉设计精巧的消空回结构，可调整长期使用造成的空回间隙
☉特殊的结构设计保证了旋转台面极低的端跳和偏心，使旋转运动更加平稳
☉旋台的中心通孔与旋转中心有严格的同轴度要求，旋台的中心孔径有严格的配合公差限制，方便客户做精密定位
☉步进电机和齿轮通过进口高品质弹性联轴节连接，传动同步，消偏性能好，大大降低了偏心扰动且噪音小。
☉电动旋转台可平放使用也可立式使用，可与其他种类台子组成多维电动调整台
☉可增加限位功能，增加初始零位 ，换装伺服电机，加装旋转编码器，接受产品的改制和量身定制。

结
构
描
述

角度范围

360°

台面尺寸

φ130mm

基础传动比

10∶1

驱动机构

精密行星齿轮传动机构

导轨形式

交叉滚柱

步进电机(1.8°)

SST57D3301

主体材料

铝合金

表面处理

阳极氧化发黑

中心承载

50kg

重量

4.9kg

精
度
描
述

分辨率（10比）

0.01°=0.36°（无细分）
0.0005°=0.018°（20细分）

速度

180°/sec

重复定位精度

0.01°=36″

端跳精度

15µ

空回

0.01°=36″

偏心

20µ

丢步

0.005°=18″

平行度

50µ
