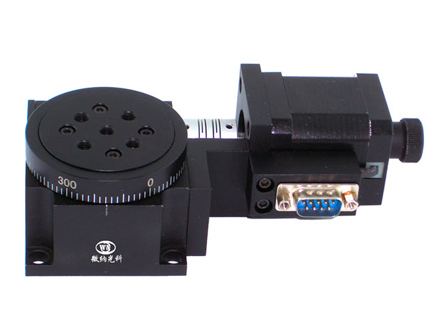

普通型电动旋转台：WN01RA60M

产品型号 WN01RA60M 产品特性： ☉标配步进电机和RS232接口，公司自主研发的WNSC系列运动控制器可对其实现自动化控制 ☉旋转轴系采用多道工艺精密加工而成，配合精度高，承载大，寿命

咨询电话：010-61509982

微信：13811284812邮箱：sales@bjwn.cn

产品详情

产品型号		WN01RA60M	产品特性： ☉标配步进电机和RS232接口，公司自主研发的WNSC系列运动控制器可对其实现自动化控制 ☉旋转轴系采用多道工艺精密加工而成，配合精度高，承载大，寿命长 ☉采用精密研配的蜗轮蜗杆结构，运动舒适，可以任意正向和反向旋转且空回极小 ☉设计精巧的消空回结构，可调整长期使用造成的空回间隙 ☉特殊的结构设计保证了旋转台面极低的端跳和偏心，使旋转运动更加平稳 ☉台面外围的刻度圈是激光刻划标尺，标尺可相对台面转动，方便初始定位和读数 ☉步进电机和蜗杆通过进口高品质弹性联轴节连接，传动同步，消偏性能好，大大降低了偏心扰动且噪音小。 ☉电动旋转台可平放使用也可立式使用，可与其他种类台子组成多维电动调整台 ☉可增加限位功能，增加初始零位，换装伺服电机，加装旋转编码器，接受产品的改制和量身定制。
结构描述	角度范围	360°
	台面尺寸	φ60mm
	传动比	90∶1
	驱动机构	蜗轮和蜗杆机构
	导轨形式	轴承
	步进电机(1.8°)	SST42D2121
	主体材料	铝合金
	表面处理	阳极氧化发黑
	中心承载	30kg
	重量	1.2kg
精度描述	分辨率	0.02°（无细分） 0.001°=3.6″（20细分）
	速度	25°/sec
	重复定位精度	0.005°=18″
	绝对定位精度	0.01°=36″
	端跳精度	15µ
	空回	0.005°=18″
	偏心	5µ
	丢步	0.005°=18″
	平行度	80µ
