产品特性： ☉标配步进电机和RS232接口，公司自主研发的WNSC、WMMPC、WMMC等系列运动控制器可对其实现自动化控制 ☉升降台系采直线导轨导向，实现了定位准确、运动平行度和直线度较
产品详情
产品特性：
☉标配步进电机和RS232接口，公司自主研发的WNSC、WMMPC、WMMC等系列运动控制器可对其实现自动化控制
☉升降台系采直线导轨导向，实现了定位准确、运动平行度和直线度较好、承载大等多种功能
☉采用精密滚珠丝杠驱动，运动舒适，可以任意升降且空回极小
☉步进电机和丝杆通过高品质带钢丝的同步带连接，传动同步，无间隙，精度高，由于同步带中带有钢丝，故消除了同步带的弹性变形
☉电动升降台平放使用，可与其他种类台子组成多维电动调整台
☉具有限位功能，可换装伺服电机，加装旋转编码器，接受产品的改制和量身定制
☉升降台整体高度较低，可以满足客户不同空间的要求
☉旋转台高精度高精度，背隙仅30弧秒，提供流畅、准确、快速的定位和分度
☉回转机构使用”交叉滚柱轴承”使旋转平台旋转平稳、定位精准，拥有较大的刚性、轴向及径向负荷力
☉回转机构透过连接行星减速机或转向减速机可以达成更高的减速比
|

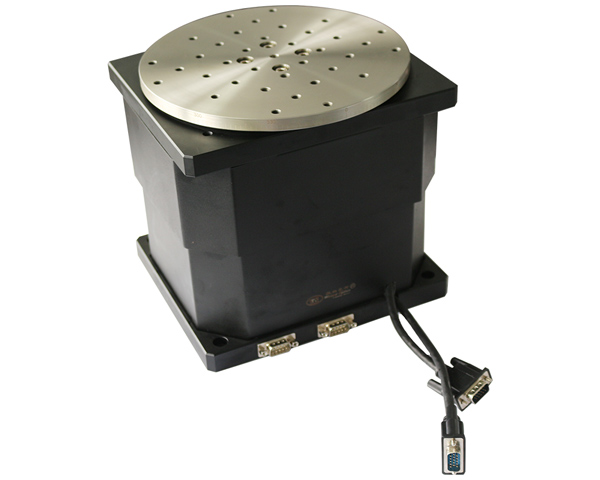

升降旋转台:WN06VA50-130 |
||
|
结 |
旋转角度 |
360° |
|
行程 |
50 mm |
|
|
台面尺寸 |
Φ200mm |
|
|
驱动机构 |
滚珠丝杠和齿轮驱动 |
|
|
导轨形式 |
直线导轨和交叉滚柱轴承 |
|
|
步进电机(1.8°) |
STP-57BXG152 |
|
|
主体材料 |
铝合金 |
|
|
表面处理 |
阳极氧化发黑 |
|
|
中心承载 |
15kg |
|
|
重量 |
6.9kg |
|
|
精 |
升降最小调整量 |
5μ（无细分） |
|
升降最大速度 |
20mm/sec |
|
|
升降重复定位精度 |
5μ |
|
|
升降空回 |
4μ |
|
|
升降丢步 |
3μ |
|
|
回转连续输出转矩 (kgf*m/Nm) |
0.11/1.078 |
|
|
回转最大出力转矩 (kgf*m/Nm) |
0.33/3.234 |
|
|
回转破坏转矩值 (kgf*m/Nm) |
0.9/8.82 |
|
|
回转许用输入转速 (r/min) |
3000rpm |
|
|
回转背隙 (arc-min) |
0.5 |
|
|
回转惯性矩 (kg*c㎡) |
0.02 |
|
|
回转许用径向最大荷重 (kgf) |
25 |
|
|
回转减速比 |
1:30 |
|
