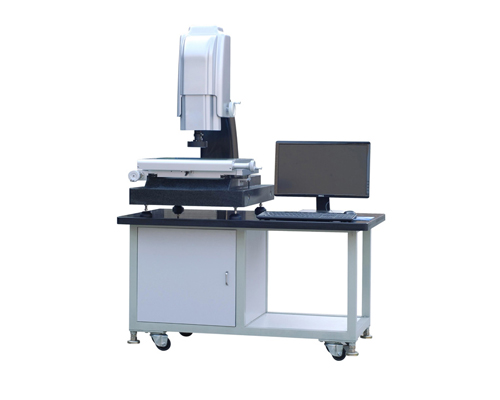

DY-QH系列手动影像测量仪

仪器型号

DY-QH2010

DY-QH3020

DY-QH4030

 仪器参数

测量范围
(mm)

X

200

300

400

Y

100

200

300

Z选配

150

150

150

工作台
(mm)

硬铝合金台面

360*250

460*360

610*480

玻璃台面

233*133

354*254

459*359

承重

30kg

50kg

50kg

影像及
测量系统

CCD

高分辨率彩色摄像机600TV线

变焦物镜

变倍镜头0.7－4.5X(选配同轴光)

放大倍率

30－230X

工作距离

82mm

显示分辨率

0.0001mm

重复性

1.5um

线性精度(μm)

XY轴≦(3+L/200)um,Z轴(光学测量时)≦(5+L/200)um

外形尺寸（mm)

620*550*1700

720*650*1700

900*770*1700

仪器重量(kg)

160kg

230kg

320kg

照明

可程控四环八区LED表面光及轮廓光

电源

220V±10%(AC) 50HZ
