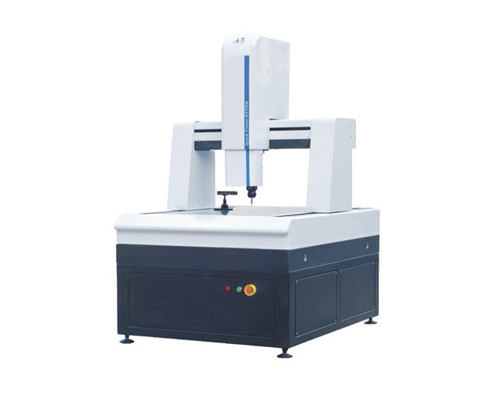

DY-QVT系列 龙门式高精度复合式坐标测量仪

仪器型号

1Z543
2Z543

1Z863
2Z863

1Z1083
2Z1083

1Z12103
2Z12103

1Z18123
2Z18123

仪器参数

测量范围(mm)

X

400

600

800

1200

1200

Y

500

800

1000

1000

1800

Z

300(400)

300(400)

300(400)

300(400)

300(400)

工作台(mm)

大理石台面

680*640

940*800

1210*1010

1210*1440

2020*1440

玻璃台面

635*598

890*790

1168*968

1398*1168

1968*1368

承重

75kg/150kg

75kg/150kg

75kg/150kg

75kg/150kg

75kg/150kg

影像及测量系统

测量速度

MAX:400mm/s

CCD

美国TEO彩色高分辨率摄像机800TV线

变焦物镜

全自动变倍镜头0.7－4.5X

视频放大倍率

20－130X(显示器24寸)

物方视场

16-1.6mm

工作距离

400mm以下

显示分辨率

0.0001mm

重复性

2.0μm

测量精度(μm)

XYZ轴≦(2.6+L/200)um,Z轴(光学测量时)≦(5+L/200)um

外形尺寸(mm)

1340*1080*2080

100*1300*2080

1900*1450*2080

1900*1900*2080

2700*1900*2080

仪器重量(kg)

900kg

1800kg

2600kg

3200kg

4200kg

照明

可程控三环八区LED表面光及轮廓光(配同轴光)

电源

220V±10%(AC) 50HZ 电流大于20A
