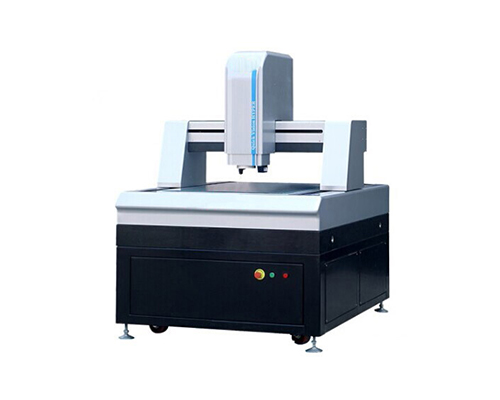

DY-QVH 500系列 龙门式高精度复合式影像测量仪

仪器型号

QVH300

QVH400

QVH500

QVH600

仪器参数

测量范围
(mm)

X

300

400

500

600

Y

300

400

400

500

Z

200

200

200

200

工作台
(mm)

硬铝合金台面

520*460

620*560

680*640

790*740

玻璃台面

478*418

578*510

638*598

748*698

承重

50kg

50kg

50kg

50kg

影像及测
量系统

测量速度

MAX:600mm/s

CCD

美国TEO彩色高分辨率摄像机800TV线

变焦物镜

全自动变倍：0.7－4.5X

视频放大分倍率

30－230X

物方视场

10.6－1.6mm

工作距离

82mm

显示分辨率

0.0001mm(U型：0.00001mm)

运动控制系统:四轴全闭环控制:三轴交流伺服马达全闭环控制,预压线性滑轨与研磨级滚珠螺杆驱动,步进马达同轴控制镜头组

重复性

2μm(U型：0.5μm)

测量精度

XYZ轴≦(1.5+L/150)um,Z轴（光学测量时）≦(5+L/200)um  U型：XYZ轴≦（0.75+L/200）um

外形尺寸(mm)

1100*960*1780

1200*1060*1780

1340*1080*1780

1500*1200*1780

仪器重量(kg)

700kg

800kg

900kg

1100kg

照明

可程控四环八区LED表面光及直轴轮廓冷光源（选配同轴冷光源）,亮度可调

电源

220V±10%(AC) 50HZ  电流大于20A
