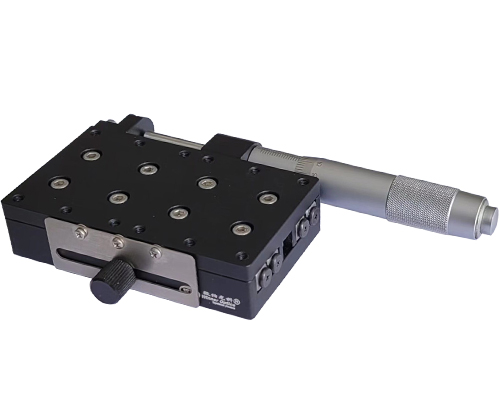

铝合金高精度型手动平移台：WN117TM50M

特点：高精度基座和台面，保证了平移台的直线度、偏摆、俯仰以及运动平行度位移调整采用测微头或差动测微头驱动高精度小分辨率测微头保证产品在纳米级的微位移调整测微头在

立即咨询立即咨询

咨询电话：010-61509982

微信：13811284812邮箱：sales@bjwn.cn

产品详情

特点：

⊕高精度基座和台面，保证了平移台的直线度、偏摆、俯仰以及运动平行度
⊕位移调整采用测微头或差动测微头驱动
⊕高精度小分辨率测微头保证产品在纳米级的微位移调整
⊕测微头在平移台侧向放置，结构更加紧凑
⊕采用弹簧复位，消除轴向间隙
⊕台面和底座分布标准孔距的安装孔，方便安装和组合
⊕可与其它系列位移台组成多维调整架
⊕可加装光栅尺显示移动微小位移量

型号	WN117TM50M
台面尺寸	100mm×50mm
驱动方式	测微头
驱动位置	侧向驱动
行程	50mm
最小刻度	0.01mm
最小调整量	0.002mm
导轨形式	交叉滚柱导轨
承载	40kg
直线度	5μ
偏摆	25″
俯仰	15″
台面平行度	10μ
运动平行度	15μ
自重	0.65kg
材料	硬铝
表面处理	阳极氧化染黑
