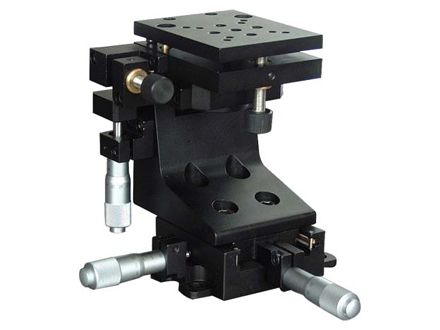

普通型手动整体移动台：WN501WML

型号 WN501WML 特点：结构紧凑设计，使用方便，小空间内实现五轴调整左右手成对设计，水平两轴的测微头安装在同一个水平面上，方便操作采用线性滚珠配精磨钢棒导轨，运动舒适，

咨询电话：010-61509982

微信：13811284812邮箱：sales@bjwn.cn

产品详情

型号	WN501WML	特点： ⊕结构紧凑设计，使用方便，小空间内实现五轴调整 ⊕左右手成对设计，水平两轴的测微头安装在同一个水平面上，方便操作 ⊕采用线性滚珠配精磨钢棒导轨，运动舒适，平稳，保证每轴运动的直线度，偏摆，俯仰 ⊕Z轴刚性驱动升降，比弹簧提升承载大得多 ⊕俯仰和旋转调整采用M6X0.25超细牙螺杆，高品质碟簧复位，稳定性特佳 ⊕测微头驱动，弹簧复位，定量读数，消除空回，达到高的调整精度
台面尺寸	74mm×60.5mm
调整轴数	X , Y , Z，θX, θZ五轴
行程	13 mm/±5°
驱动方式	分厘卡驱动
驱动位置	中央驱动
导轨形式	线性滚珠配精磨钢棒
最小刻度	0.01
精度	5μ
最小调整量	2μ
垂直度	60μ
运动垂直度	60μ
承载	3kg
自重	1．2kg
材料	硬铝
表面处理	阳极氧化染黑
