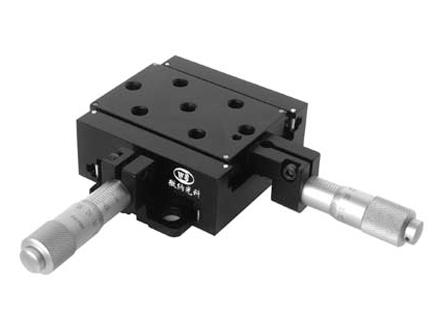

普通型手动整体移动台：WN203WM13L

型号 WN203WM13L 特点：结构紧凑设计，使用方便小空间内实现两轴平移调整结构的整体性，更易通过加工来保证两轴运动的平行度和垂直度左右手成对设计，水平两轴的测微头安装在同

咨询电话：010-61509982

微信：13811284812邮箱：sales@bjwn.cn

产品详情

型号	WN203WM13L	特点： ⊕结构紧凑设计，使用方便,小空间内实现两轴平移调整 ⊕结构的整体性，更易通过加工来保证两轴运动的平行度和垂直度 ⊕左右手成对设计，水平两轴的测微头安装在同一个水平面上，方便操作 ⊕采用线性滚珠配精磨钢棒导轨，运动舒适，平稳，保证每轴运动的直线度，偏摆，俯仰 ⊕测微头驱动，弹簧复位，定量读数，消除空回，达到高的调整精度
台面尺寸	61.5mm×61.5mm
调整轴数	X,Y两轴
行程	13 mm
驱动方式	分厘卡驱动
驱动位置	中央驱动
导轨形式	线性滚珠配精磨钢棒
最小刻度	0.01
精度	5μ
最小调整量	2μ
直线度	12μ
偏摆	60″
俯仰	45″
台面平行度	60μ
运动平行度	40μ
二维垂直度	40μ
承载	4kg
自重	0.39kg
材料	硬铝
表面处理	阳极氧化染黑
