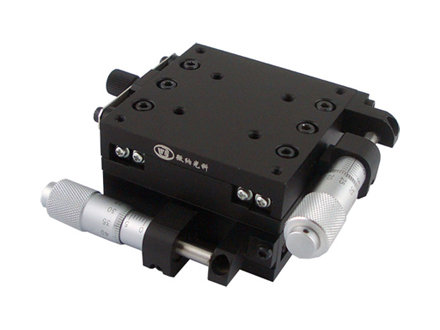

铝合金高精度型手动多维组合台：WN210ZM13M

型号 WN210ZM13M 特点：侧面锁紧方式特殊设计，增强台面的锁紧稳定性硬铝材质精密加工，表面阳极氧化黑色采用进口高精度交叉滚柱导轨，精度高，承载大，寿命长高精度基座和台面

咨询电话：010-61509982

微信：13811284812邮箱：sales@bjwn.cn

产品详情

型号	WN210ZM13M	特点： ⊕侧面锁紧方式特殊设计，增强台面的锁紧稳定性 ⊕硬铝材质精密加工，表面阳极氧化黑色 ⊕采用进口高精度交叉滚柱导轨，精度高，承载大，寿命长 ⊕高精度基座和台面，保证台子的直线度，偏摆，俯仰，运动平行度 ⊕位移调整采用测微头或差动测微头驱动 ⊕高精度小分辨率测微头保证产品在纳米级的微位移调整 ⊕测微头在手动平移台侧面放置，结构紧凑 ⊕采用弹簧复位，消除轴向间隙 ⊕台面和底座分布标准孔距的安装孔，方便安装和组合 ⊕可与其它系列调整台组成多维调整架 ⊕可加装光栅尺显示移动微小位移量
台面尺寸	60mm×60mm
驱动方式	测微头
驱动位置	侧向驱动
X,Y行程	13mm
最小刻度	10μ/0.5μ
精度	3μ/1.5μ
最小调整量	(参考)2μ/0.1μ
导轨形式	交叉滚柱导轨
承载	8kg
直线度	2μ
台面平行度	15μ
运动平行度	8μ
自重	1kg
材料	硬铝
表面处理	阳极氧化黑色
组合产品	铝合金高精密手动平移台WN106TM13M 数量：二台
