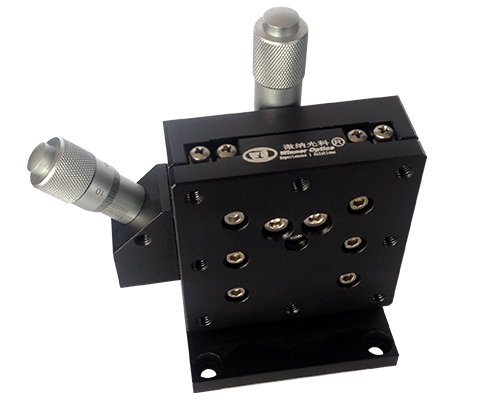

X轴交叉滚柱导轨滑台：WNB30-60LK

型号 WNB30-60LK WNB70-60LK WNB30-80 WNB70-80 （千分尺位置不同） WNB30-60RK WNB70-60RK 台面尺寸 6060mm 8080mm 移动量粗动6.5mm微动0.3mm 粗动12.5mm微动0.3mm 最小读数粗动10u m/刻度微动0.5u m/刻度耐负载

立即咨询立即咨询

咨询电话：010-61509982

微信：13811284812邮箱：sales@bjwn.cn

产品详情

型号		WNB30-60LK	WNB70-60LK	WNB30-80	WNB70-80
（千分尺位置不同）		WNB30-60RK	WNB70-60RK	—
台面尺寸		60×60mm		80×80mm
移动量		粗动±6.5mm 微动±0.3mm		粗动±12.5mm 微动±0.3mm
最小读数		粗动10u m/刻度微动0.5u m/刻度
耐负载		2.0kgf【19.6N】		3.0kgf【29.4N】
移动精度	真直度	2u m	—	2u m
	上下摇动	20〞	—	20〞
	左右摇动	10〞	—	10〞
容许力矩负载	上下摇动	8.6N·m	5.6N·m	11.5N·m	9.1N·m
	左右摇动	6.4N·m	5.6N·m	9.1N·m	9.1N·m
	滚动	5.6N·m	5.6N·m	10.4N·m	10.4N·m
运动刚性	上下摇动	0.11〞/N·cm	0.32〞/N·cm	0.14〞/N·cm	0.28〞/N·cm
	左右摇动	0.10〞/N·cm	0.31〞/N·cm	0.10〞/N·cm	0.24〞/N·cm
	滚动	0.11〞/N·cm	0.33〞/N·cm	0.04〞/N·cm	0.32〞/N·cm
垂直度		70u m	130u m	80u m	140u m
运动的垂直度		15u m	35u m	25u m	45u m
自重		0.6kg	1.46kg	0.97kg	2.34kg
材质-表面处理		铝-黑色的铬处理
