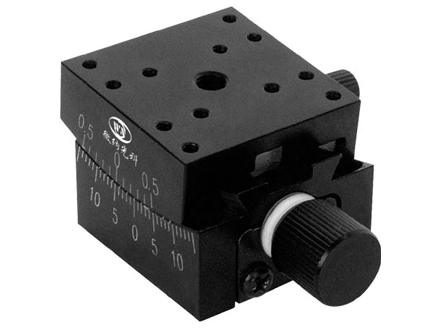

精密手动角位台：WN05GM15

型号 WN05GM15 特点：产品提供小角度旋转调节采用精研可调燕尾导轨，精度高，承载大蜗轮副驱动，运动舒适，精密可靠台面运行平稳，偏摆和倾斜较小成对设计，叠加后旋转中心为

咨询电话：010-61509982

微信：13811284812邮箱：sales@bjwn.cn

产品详情

型号	WN05GM15	特点： ⊕产品提供小角度旋转调节 ⊕采用精研可调燕尾导轨，精度高，承载大 ⊕蜗轮副驱动，运动舒适，精密可靠 ⊕台面运行平稳，偏摆和倾斜较小 ⊕成对设计，叠加后旋转中心为同一点，可进行正交双轴同心旋转调整 ⊕手轮锁紧，安全可靠 ⊕台面水平放置，具有标准连接孔，可以和其它系列产品组成多维调整架
台面尺寸	25mm×25mm
角度范围	±15°
回转中心高	32.5 mm
回转中心偏差	φ0.1 mm
驱动方式	蜗轮蜗杆驱动
导轨形式	精研燕尾导轨
驱动位置	中央驱动
最小刻度	1°
最小读数	12′
最小调整量	(参考)30″
偏摆	200″
倾斜	200″
承载	2kg
自重	0.21kg
材料	铝合金
表面处理	阳极氧化
