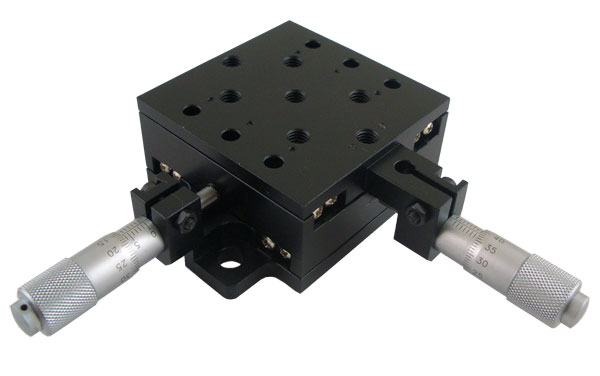

铝合金高精度型手动整体移动台：WN203WM13M

型号 WN203WM13M 特点：结构紧凑设计，使用方便,小空间内实现两轴平移调整结构的整体性，更易通过加工来保证两轴运动的平行度和垂直度左右手成对设计，水平两轴的测微头安装在同

咨询电话：010-61509982

微信：13811284812邮箱：sales@bjwn.cn

产品详情

型号	WN203WM13M	特点： ⊕结构紧凑设计，使用方便,小空间内实现两轴平移调整 ⊕结构的整体性，更易通过加工来保证两轴运动的平行度和垂直度 ⊕左右手成对设计，水平两轴的测微头安装在同一个水平面上，方便操作 ⊕采用交叉滚柱导轨,运动舒适，平稳,精度高，保证每轴较小的直线度，偏摆，俯仰 ⊕测微头驱动，弹簧复位，定量读数，消除空回，达到高的调整精度
台面尺寸	61.5mm×61.5mm
调整轴数	X,Y两轴
行程	13 mm
驱动方式	分厘卡驱动
驱动位置	中央驱动
导轨形式	交叉滚柱导轨
最小刻度	0.01
精度	5μ
最小调整量	2μ
直线度	3μ
偏摆	25″
俯仰	20″
台面平行度	50μ
运动平行度	25μ
二维垂直度	25μ
承载	10kg
自重	0.4kg
材料	硬铝
表面处理	阳极氧化染黑
