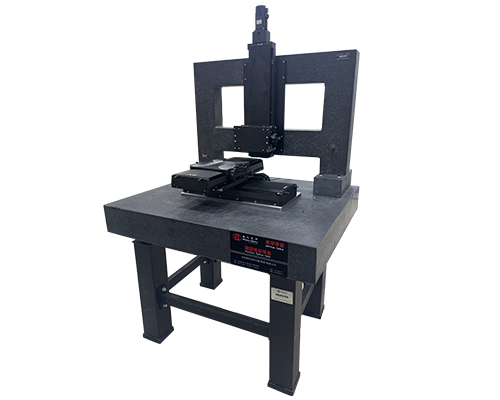

轴系 X轴 Y轴 Z轴 产品型号 DZWN-0516-01-00 DZWN-0516-01-00 WN200TA400H 结构描述 行程 200mm 200mm 400mm 直线电机 ILM5-L24S-TP-3.0 ILM5-L24S-TP-3.0 导轨 SHS15V2SS-520L P-Ⅱ SHS15V2SS-520L P-Ⅱ 高精密线性滑块导轨
产品详情
|
轴系 |
X轴 |
Y轴 |
Z轴 |
|
|
产品型号 |
DZWN-0516-01-00 |
DZWN-0516-01-00 |
WN200TA400H |
|
|
结构描述 |
行程 |
200mm |
200mm |
400mm |
|
直线电机 |
ILM5-L24S-TP-3.0 |
ILM5-L24S-TP-3.0 |
|
|
|
导轨 |
SHS15V2SS-520L P-Ⅱ |
SHS15V2SS-520L P-Ⅱ |
高精密线性滑块导轨 |
|
|
主体材料 |
铝合金/不锈钢 |
|||
|
表面处理方式 |
阳极氧化发黑 |
|||
|
台面承载 |
5-10kg |
5-10kg |
20kg |
|
|
重量 |
16.9kg |
16.9kg |
7.2kg |
|
|
精度描述 |
分辨率 |
0.1μm |
0.1μm |
25μ/50μ（无细分） 1.25μ/2.5μ（20细分 |
|
最大速度 |
600mm/s |
600mm/s |
|
|
|
重复定位精度 |
1μm |
1μm |
2μm |
|
|
绝对定位精度 |
3μm |
3μm |
5μm |
|
|
直线度 |
2μm |
2μm |
5μm |
|
|
运动平行度 |
5μm |
5μm |
20μm |
|
