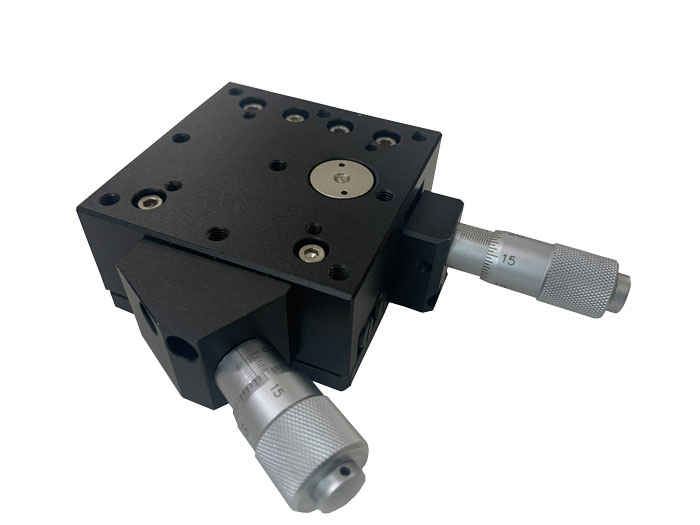

X轴交叉滚柱导轨滑台：WNB10-60LN

型 号

WNB10-60LN

WNB10-60RN

WNB20-60LN

WNB20-60RN

WNB10-80

WNB20-80

台面尺寸

60×60mm

80×80mm

千分尺位置

L型

R型

L型

R型

—

—

移动量

粗动±6.5㎜ 微动±0.3㎜

粗动±12.5㎜微动±0.3㎜

千分尺最小读数

粗动10µm/刻度 微动0.5µm/刻度

移动导轨

V型槽导轨和交叉滚柱

耐负载

5.0kgf【49.0N】

4.6kgf【45.1N】

6.0kgf【58.8N】

5.3kgf【51.9N】

移动精度

真直度

2 µ m

上下摇动

20〞

左右摇动

10〞

容 许

力 矩

负 载

上下摇动

8.6N·m

5.6N·m

11.5N·m

10.4N·m

左右摇动

6.4N·m

6.4N·m

9.1N·m

滚 动

5.6N·m

5.6N·m

10.4N·m

运 动

刚 性

上下摇动

0.11〞/N·cm

0.22〞/N·cm

0.14〞/N·cm

0.18&, amp;, amp;, amp;, amp;, lt;, /SPAN>〞/N·cm

左右摇动

0.10〞/N·cm

0.20〞/N·cm

0.10〞/N·cm

0.2〞/N·cm

滚 动

0.11〞/N·cm

0.22〞/N·cm

0.04〞/N·cm

0.18〞/N·cm

平行度

30µm

60µm

30µm

60µm

运动的平行度

10µm

20µm

10µm

20µm

运动的直交度

—

10µm

—

10µm

自 重

0.4kg

0.9kg

0.70kg

1.35kg

材质-表面处理

铝-黑色铬处理
