手动移动台

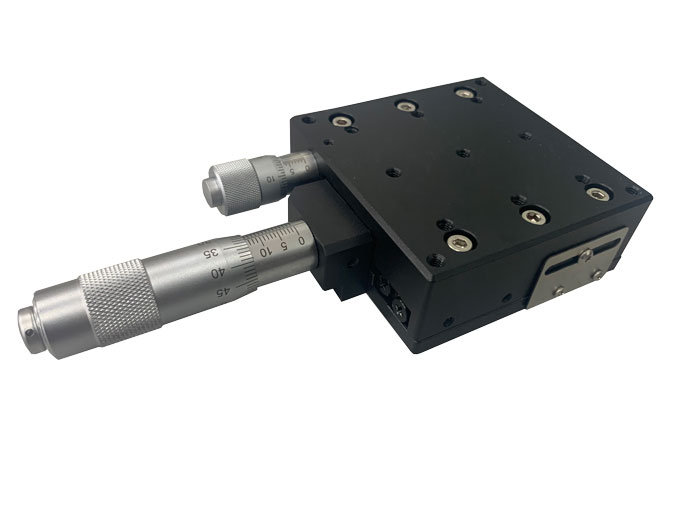

X轴交叉滚柱导轨滑台：WNB10-80

型号 WNB10-60LN WNB10-60RN WNB20-60LN WNB20-60RN WNB10-80 WNB20-80 台面尺寸 6060mm 8080mm 千分尺位置 L型 R型 L型 R型移动量粗动6.5㎜微动0.3㎜粗动12.5㎜微动0.3㎜千分尺最小读数粗动10m/刻度微动0.

立即咨询立即咨询

咨询电话：010-61509982

微信：13811284812邮箱：sales@bjwn.cn

产品详情

型号		WNB10-60LN	WNB10-60RN	WNB20-60LN	WNB20-60RN	WNB10-80	WNB20-80
台面尺寸		60×60mm				80×80mm
千分尺位置		L型	R型	L型	R型	—	—
移动量		粗动±6.5㎜微动±0.3㎜				粗动±12.5㎜微动±0.3㎜
千分尺最小读数		粗动10µm/刻度微动0.5µm/刻度
移动导轨		V型槽导轨和交叉滚柱
耐负载		5.0kgf【49.0N】		4.6kgf【45.1N】		6.0kgf【58.8N】	5.3kgf【51.9N】
移动精度	真直度	2 µ m
	上下摇动	20〞
	左右摇动	10〞
容许力矩负载	上下摇动	8.6N·m		5.6N·m		11.5N·m	10.4N·m
	左右摇动	6.4N·m		6.4N·m		9.1N·m
	滚动	5.6N·m		5.6N·m		10.4N·m
运动刚性	上下摇动	0.11〞/N·cm		0.22〞/N·cm		0.14〞/N·cm	0.18&, lt;, /SPAN>〞/N·cm
	左右摇动	0.10〞/N·cm		0.20〞/N·cm		0.10〞/N·cm	0.2〞/N·cm
	滚动	0.11〞/N·cm		0.22〞/N·cm		0.04〞/N·cm	0.18〞/N·cm
平行度		30µm		60µm		30µm	60µm
运动的平行度		10µm		20µm		10µm	20µm
运动的直交度		—		10µm		—	10µm
自重		0.4kg		0.9kg		0.70kg	1.35kg
材质-表面处理		铝-黑色铬处理
